根据最新行业资料和技术研究报告，碳化硅（SiC）导入CoWoS先进封装技术正处于积极推进阶段，具有明确的技术路线和商业化时间表。以下从技术驱动因素、材料优势、关键技术挑战及产业进展等方面进行系统分析。
当前AI芯片发展面临严峻的"功耗墙"制约。根据华西证券研究报告，英伟达和AMD在追求算力大幅提升的情况下，芯片功率持续攀升。以英伟达H100为例，其峰值功耗已超过700W，而随着HBM堆叠层数增加，散热压力进一步加剧[1][2]。

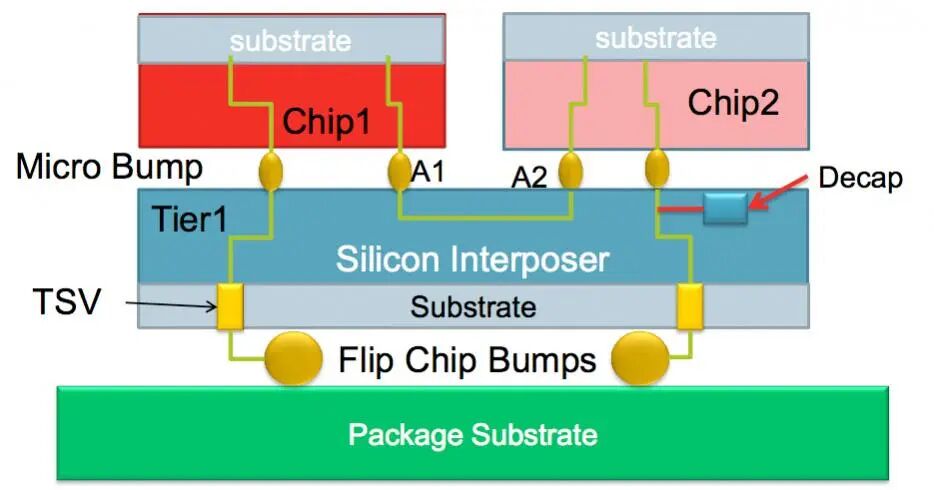

- 热管理难题：传统硅中介层的热导率（约150W/m·K）已难以满足高功率芯片的散热需求[3]
- 结构刚性不足：随着中介层面积增大（预计2027年将达到81×81mm²），硅材料的翘曲问题愈发突出[4]
- HBM热堆积：高带宽内存与计算芯片的紧密集成导致热量难以有效传导[5]
台积电在2024-2025年北美技术研讨会上明确指出，业界仍依赖传统的热界面材料（TIM）和液冷散热方案，但这些方法在应对更高功率芯片时存在明显瓶颈[6]。
根据北京大学、Nature等学术研究以及应用材料公司的技术分析，SiC在多个关键性能指标上显著优于传统硅和玻璃材料，使其成为CoWoS interposer的理想替代选择[7][8]：
| 材料属性 | 硅（Si） | 玻璃 | 碳化硅（SiC） | 金刚石 |
|---|---|---|---|---|
| 热导率（W/m·K） | ~150 | ~1 | 490 | 1000-2000 |
| 莫氏硬度 | 6.5 | 5.5 | 9-9.5 | 10 |
| 芯片制造工艺匹配 | 成熟 | 较难 | 可行 | 极难 |
- 卓越的散热性能：热导率是硅的2-3倍，可显著降低芯片结温[9]
- 优异的机械强度：高莫氏硬度能够有效抑制大尺寸中介层的翘曲变形[10]
- 成熟的制造基础：相比金刚石，SiC更容易匹配现有芯片制造工艺流程[11]
应用材料公司在2025年行业技术研讨会上明确指出，单晶SiC是中介层的理想材料选择，多家中国碳化硅厂商已推出12英寸大直径晶圆，为导入中介层应用提供了良好的契机[12]。
尽管技术方向明确，SiC导入CoWoS仍面临多重挑战：
根据行业数据，当前12英寸SiC衬底价格超过700美元，是12英寸硅衬底（约70美元）的10倍。预计未来2-3年内仍将维持较高价格水平[13]。参考6英寸和8英寸SiC衬底的发展经验，随着产量提升，价格可能每年下降30%-50%[14]。
- 切磨抛技术：12英寸SiC晶圆的平坦度和表面质量要求极高[15]
- TSV加工：SiC的硬度特性增加了硅通孔制造的难度[16]
- 激光切割设备：台积电已联合日本DISCO等厂商研发新一代激光切割设备[17]
摩根大通等机构指出，SiC中介层目前仍处于"概念和研发阶段"，技术路线图可行性和开发完成时间均不明确，新技术开发周期可能极长[18]。
根据集邦科技、行业媒体等多方信息，SiC导入CoWoS已形成明确的推进路线：
| 时间节点 | 产业进展 |
|---|---|
| 2025年Q1 | 中国SiC衬底供应商收到代工厂关于12英寸SiC衬底的工程需求[19] |
| 2025年Q3 | 交付工程样品，进行工艺验证[20] |
| 2025-2026年 | 台积电推出5.5倍光罩CoWoS封装（10000mm²）[21] |
| 2027年 | 英伟达第一代Rubin GPU预计采用SiC中介层；推出7倍光罩CoWoS封装（14400mm²）[22] |
- 第一阶段：散热载板优先导入导电型SiC
- 第二阶段：在硅中介层位置导入半绝缘型SiC[24]
根据摩根士丹利和华西证券的预测：
- CoWoS产能扩张：全球CoWoS月产能将从2024年的3.8万片12英寸晶圆，增至2025年的8.3万片、2026年的11.2万片[25]
- SiC衬底需求：若70%的CoWoS采用SiC interposer，按35%年复合增长率推算，2030年需要超过230万片12英寸SiC衬底，等效约为920万片6英寸，远超当前产能供给[26]
-
方向明确：SiC作为CoWoS interposer替代材料在技术原理上具有充分可行性，能够有效解决散热和结构刚性难题[27]
-
时间可期：英伟达和台积电的明确规划表明，2027年前后有望实现初步商业化导入[28]
-
挑战仍存：成本下降、12英寸制造工艺成熟、良率提升仍是关键瓶颈，需要产业链协同突破[29]
-
中国产业链机遇：中国大陆在SiC衬底领域具备投资规模、生产成本和下游支持优势，有望在此次材料迭代中重点受益[30]
综合评估，SiC导入CoWoS技术已从概念验证阶段进入工程开发阶段，2025-2027年将是技术突破和量产导入的关键窗口期。
