SiC晶圆与硅晶圆成本比较分析报告
一、概述

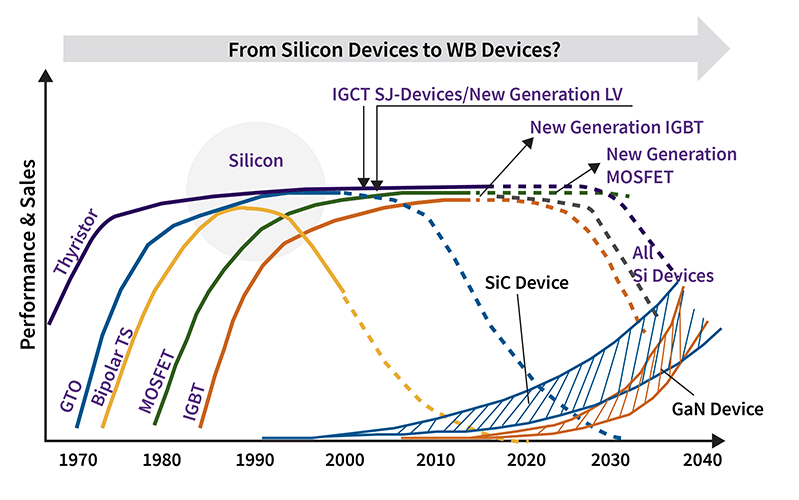

碳化硅(SiC)作为第三代半导体材料,凭借其优异的物理特性(高导热性、高击穿电压、高开关频率)正在新能源汽车、功率电子和可再生能源等领域加速渗透[1][2]。然而,SiC晶圆的高成本一直是阻碍其大规模应用的主要障碍。本报告基于最新市场数据,系统分析SiC晶圆与硅晶圆的成本结构差异、价格变化趋势及影响因素。

二、SiC晶圆与硅晶圆成本对比
2.1 价格差异对比

根据行业数据,SiC晶圆与硅晶圆之间存在显著的价格差距[3]:

晶圆类型 尺寸 价格(美元/片) 价差倍数
SiC衬底 6英寸 450-500(2024年底) 约10倍
硅晶圆 6英寸 约50美元以下 基准

需要特别指出的是,2021年6英寸SiC衬底价格曾高达900美元/片以上,而同期6英寸硅片价格不足50美元/片[3]。经过2024年约30%的降价后,6英寸SiC衬底价格已降至450美元左右,但仍约为同规格硅片价格的9-10倍。

2.2 成本结构差异

在器件制造成本中,SiC与硅基材料的成本结构呈现截然不同的特征[3][4]:

SiC器件成本构成:

  • 衬底成本占比:
    47%
  • 外延成本占比:
    23%
  • 正面/背面处理:
    17%
  • 良率损失:
    32%

硅基器件成本构成:

  • 硅片衬底占比:
    通常不超过10%

这种显著差异源于SiC单晶材料制备的复杂性远高于硅材料。SiC晶体生长需要在2000℃以上的高温环境中进行,且生长周期长达7-10天,而硅晶棒仅需2-3天即可生长完成[3][4]。

三、2024年SiC晶圆价格下降趋势
3.1 降价幅度

2024年SiC晶圆市场经历了显著的价格调整[5][6]:

  • 整体降幅:
    近30%的价格下跌
  • 6英寸SiC衬底价格走势:
    • 2024年中期:跌至500美元以下
    • 2024年第四季度:进一步降至450美元
  • 导电型衬底:
    降价幅度超过20%
3.2 器件价格联动

SiC器件价格也呈现同步下降趋势[6]:

  • 1200V/40mΩ SiC MOSFET平均价格:从2023年9月的35元降至2024年4月的23元,降幅达35%
  • 当前SiC器件价格仍为同规格硅基IGBT的1.5-2倍
  • 业内预测:未来2-3年内,这一比例有望下降至1.2-1.5倍
四、成本差异的根本原因分析
4.1 材料特性差异
指标 SiC Si
晶体生长温度 2000-2500℃ 1500℃
生长速度 0.2-1mm/小时 1-10mm/小时
生产周期 7-10天 2-3天
晶棒长度 约2cm 约2m
硬度 接近金刚石 较软
4.2 技术壁垒

SiC晶体生长难点:
[3][4]

  1. 晶型控制困难:
    SiC存在200多种晶体结构,仅4H型等少数几种适合制造功率器件
  2. 黑匣子工艺:
    高温腔体无法实时监控晶体生长状况
  3. 扩径难度大:
    8英寸SiC晶体生长面临籽晶研制、温场不均匀、应力开裂等问题
  4. 后端加工复杂:
    SiC硬度高导致切割、研磨、抛光技术难度大
4.3 规模效应差异
尺寸 SiC芯片产出(32mm²裸片) 边缘芯片占比
6英寸 基准 14%
8英寸 约6英寸的2倍 7%
12英寸 约6英寸的2.5倍 约3%

硅晶圆已实现12英寸大规模量产,而SiC晶圆主流仍为6英寸,8英寸正处于量产爬坡阶段[7]。这导致SiC的单位芯片成本显著高于硅基产品。

五、晶圆尺寸升级与成本下降趋势
5.1 8英寸SiC晶圆量产进展

全球主要厂商8英寸SiC衬底布局情况[7][8]:

厂商 衬底/外延 进展状态
Wolfspeed 衬底/外延 小批量量产,计划2025年上半年大规模量产
罗姆 衬底 2024年末开始生产8英寸SiC衬底
Coherent 衬底/外延 小批量量产
Soitec 衬底 计划2024年末生产
意法半导体/三安光电 衬底/外延 预计2025年第四季度开始生产
Resonac 衬底/外延 2025年量产
5.2 成本下降驱动力

根据行业分析,未来SiC衬底价格下降将主要来自两个因素[8]:

  1. 技术进步驱动的单位成本下降:

    • SiC晶体生长良率提升
    • 衬底尺寸扩大带来的芯片产出增加
    • 工艺优化和自动化水平提高
  2. 规模效应:

    • 全球尤其是中国头部厂商产能扩张
    • 成本分摊效应
    • 供应链采购优势
5.3 价格预测

根据行业机构预测[5][6]:

  • 2024年6英寸碳化硅外延芯片价格约7300元人民币/片
  • 预计2029年将降至4400元人民币/片
  • 降幅主要源于衬底价格下降和良率提升
六、应用市场与成本敏感性分析
6.1 下游应用分布

2024年SiC功率半导体器件市场应用分布[5]:

应用领域 市场份额
电动汽车 74.4%
充电基础设施 7.8%
可再生能源及储能 增长趋势
数据中心、工业控制 持续导入
6.2 成本竞争力变化

随着SiC价格持续下降,其相对硅基器件的成本竞争力正在提升:

对比指标 当前状态 未来趋势
SiC MOSFET vs 硅基IGBT 1.5-2倍 1.2-1.5倍(2-3年内)
系统总体成本 SiC方案较高 接近或更低(考虑系统级优势)

系统级优势:
虽然SiC器件单价较高,但由于其高效能特性,可减小被动元器件体积、降低散热要求,整体系统成本有望实现平衡甚至优势[3]。

七、行业发展展望
7.1 市场前景

根据市场研究机构数据[9][10]:

  • 全球SiC晶圆市场规模预计从2024年的8.22亿美元增长至2033年的42.7亿美元
  • 复合年增长率(CAGR):约20%
  • 8英寸衬底预计以28.6%的CAGR增长(至2031年)
7.2 竞争格局演变

业内预计[5][6]:

  • 2025年将面临新一轮6英寸衬底价格竞争
  • 2026年将面临8英寸衬底价格竞争
  • 2027年左右行业整合基本完成,新格局形成
  • 最终"剩者为王",技术和成本竞争力是关键
7.3 成本下降路径
阶段 时间 主要驱动因素
第一阶段 当前-2025年 6英寸产能扩张、技术良率提升
第二阶段 2025-2027年 8英寸量产爬坡、规模效应显现
第三阶段 2027年后 12英寸技术突破、产业链整合完成
八、结论

SiC晶圆与硅晶圆之间仍存在约10倍的价格差距,主要原因在于SiC材料制备的技术复杂性、较小的主流晶圆尺寸以及尚未充分释放的规模效应。2024年SiC晶圆价格下降近30%,显示出行业正在快速成熟。随着8英寸SiC晶圆量产加速、技术良率提升和产能规模扩大,预计SiC与硅晶圆的成本差距将逐步缩小。

对于下游应用厂商而言,当前是布局SiC技术的关键窗口期。一方面,价格下降降低了采用风险;另一方面,领先厂商正通过技术创新和成本控制建立竞争优势。未来2-3年内,SiC器件与硅基器件的价格比有望降至1.2-1.5倍,这将加速SiC在新能源汽车、充电基础设施、可再生能源和工业控制等领域的渗透应用。
